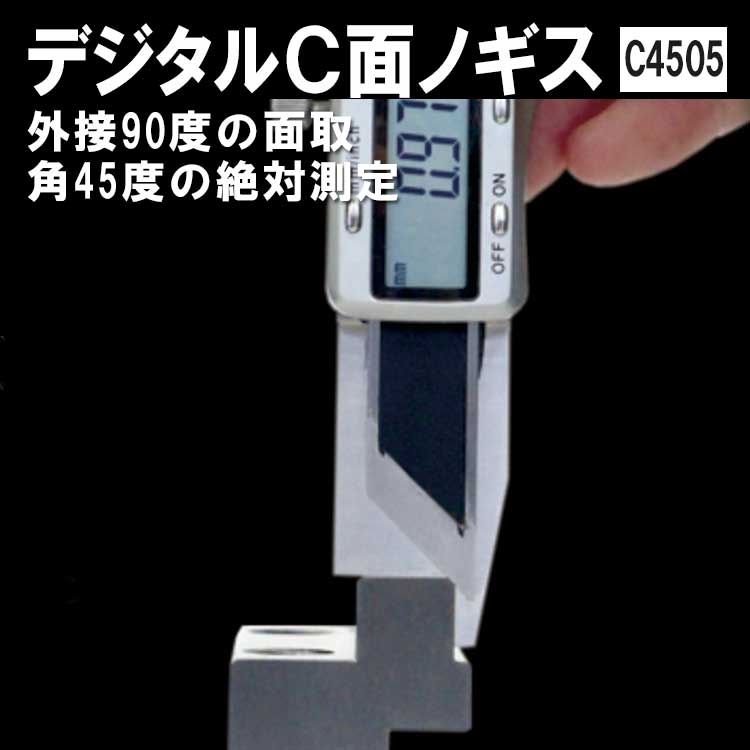

東栄工業 デジタルC面ノギスC4505 外接90度の面取り角45度の絶対測定 穴、円筒、段差部分の測定に最適【C4505】
¥36,080(税込)
数量
商品名
売り切れ
45度面取りの絶対測定
穴、円筒、段差部分の測定に最適
・穴や円筒形状の面取りでも誤差が少なく測定可能。
・短い段差部分の面取りも干渉せずに測定できます。
・「絶対値測定」と、任意の寸法をゼロに設定しその寸法からプラスマイナスの「比較測定」ができます。
・円形状でも誤差が少ない
ワークへの当接部を厚み0.3mmに設計。これによりワークと密着しやすく余分な隙間がなくなるので、穴や円筒形状でも誤差が少なく測定できます
・穴はφ10から測定可能
穴の面取りはφ10から最小誤差で測定できます。(φ10で誤差約0.01mm)
実際は、本器の固定ジョウが入るφ6から測定できますが、穴が小さくなるほどジョウと穴のR面の隙間が広くなるので測定誤差も大きくなります。 (φ6で誤差約0.015mm)
・段差のあるワークにも対応
固定ジョウの長さが10mmと短いため、段差のあるワークも干渉することなく測定できます。
型番:C4505
測定対象 外接角度90°の面取り角45°
測定範囲:C0.01~C5.00
最小表示:C0.01
測定精度:±0.05
材質・寸法:ステンレス(SUS420J2)
150mmL×25mmW 固定ジョウ厚み2.5mm 本尺厚み3.5mm
防じん防水規格:IP50
自動電源ON・OFF:本尺を動かすと自動でON、5分後に自動OFF
使用電池:3Vリチウム電池(CR2032)1個
トレサビリティ:校正証明書の発行可能(有償)
