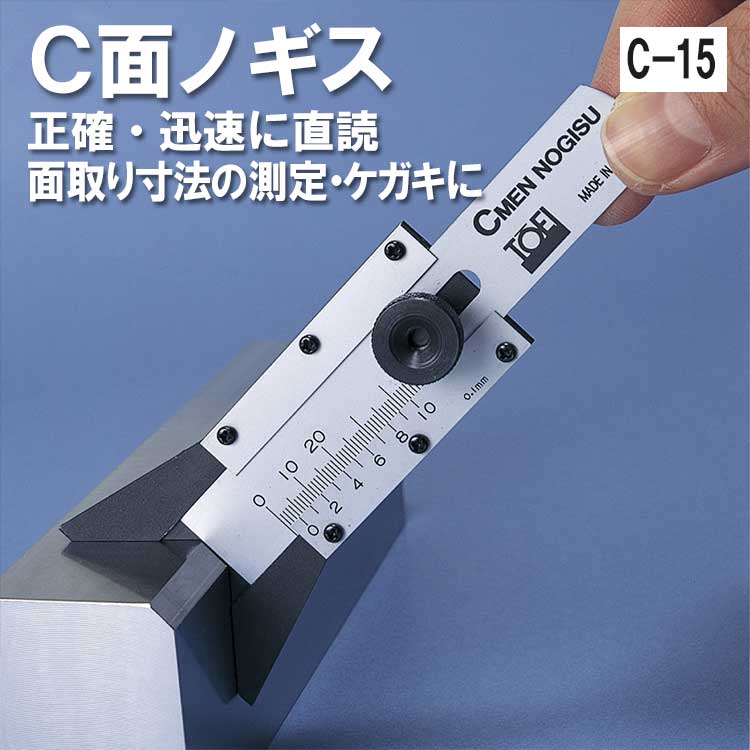

東栄工業 C面ノギス 正確・迅速に直読 面取り寸法の測定・ケガキに 【C-15】

東栄工業 C面ノギス 正確・迅速に直読 面取り寸法の測定・ケガキに 【C-15】

5,610(税込)

数量

商品名

面取り寸法の測定・ケガキ

  • 目盛線で数値測定のできるC面測定ノギス。
  • これ一つで従来の面倒なC面測定ゲージが不要に。
  • ピタゴラスの定理から割り出した目盛線により、C面寸法および溶接開先寸法が正確・迅速に直読できます。
  • バーニヤスケールにより、C0.1からC15まで、任意のC面測定・ケガキが可能です。

C面ノギス一つで、C0.1~C15が0.1mm単位で測定できます。


測定方法

つまみネジを軽くしめ、本体の固定ジョウを測定物に直角に当てます。

本尺をスライドさせてC面へ突きあて、本尺とバーニヤ目盛線の一致したところを読み取ります。

測定値の読み取り方法

一般ノギスと同様に読み取ります。

穴の内側の面取り測定

穴の内側の面取り測定には、内径φ20以上必要です。


C面ノギスの原理

下図の寸法を面取り寸法のC1といいます。

A寸法はピタゴラスの定理から√2/2=0.707mmとなります。この0.707mmを 1目盛とした本尺目盛線のゼロと、バーニヤ目盛線のゼロが一致したところがC面ゼロとなるように作られています。


名称 C面ノギス
型式 C-15
最小読取値 C0.1
測定範囲 外接角度90度の面取り角45度でC0.1~C15
測定精度 ±C0.1
材質 本体:SPHC-P リン酸亜鉛メッキ処理 / 本尺:SUS420J2 シルバーメッキ処理
寸法 本体: t2.3mm / 本尺: t0.5mm
